Ekstra posisjonslys for Scania LED Top Fjernlys +2023

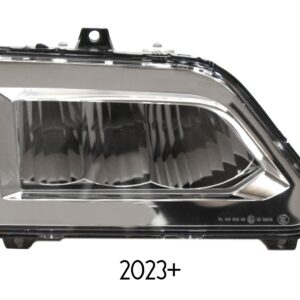

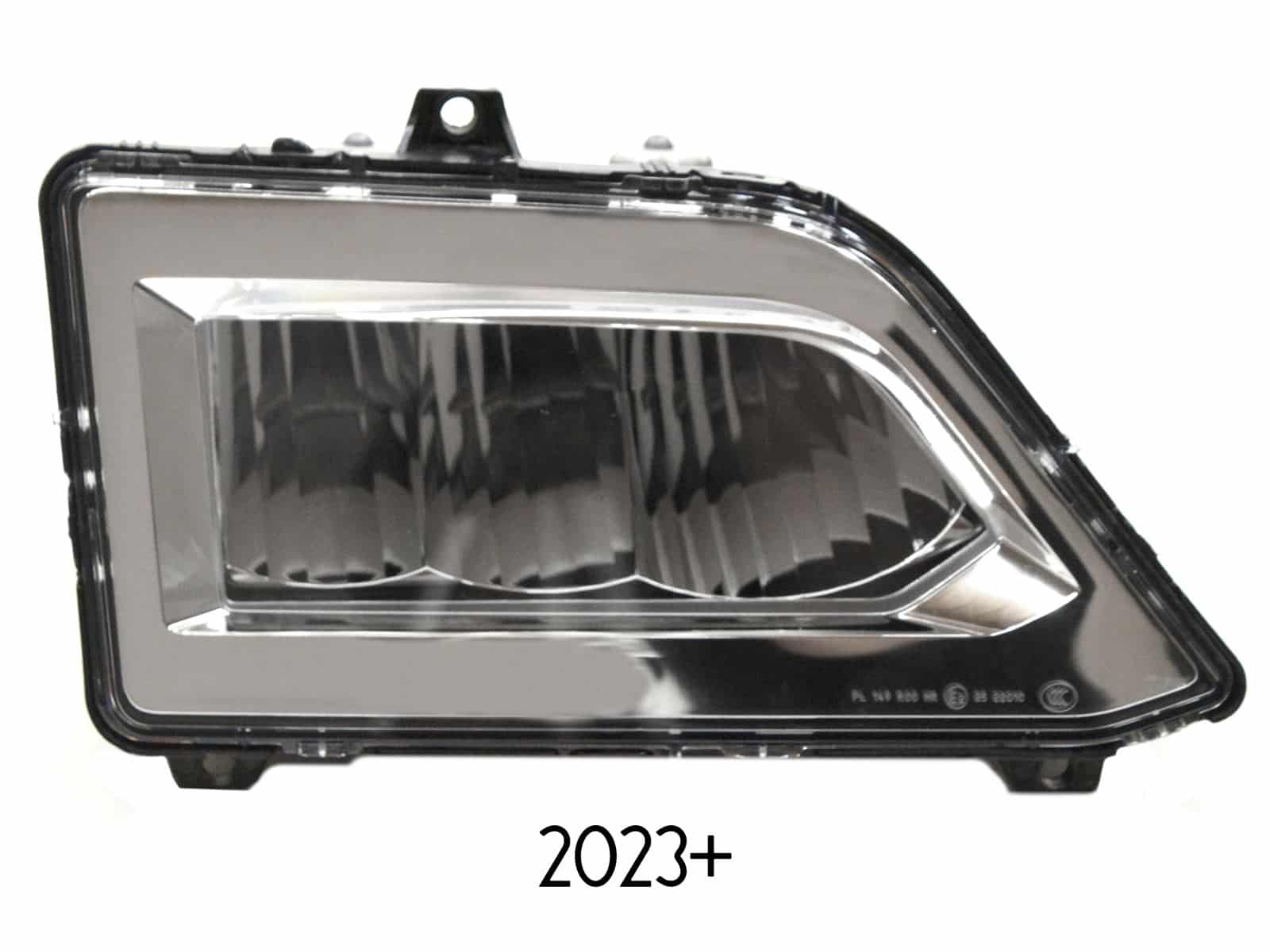

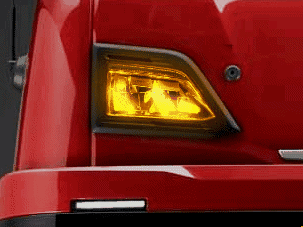

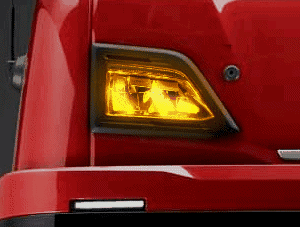

LED-emitter for posisjonslys som passer i det øvre fjernlyset på Scania-lastebiler fra 2023 og nyere. Monteres oppå den eksisterende emitteren, og lyser opp hele reflektoren.

Emitteren er tilgjengelig med én farge, to farger, samt med strobe-/varsellys. Emittere med strobe har 3 høyytelses-LED-er.

---

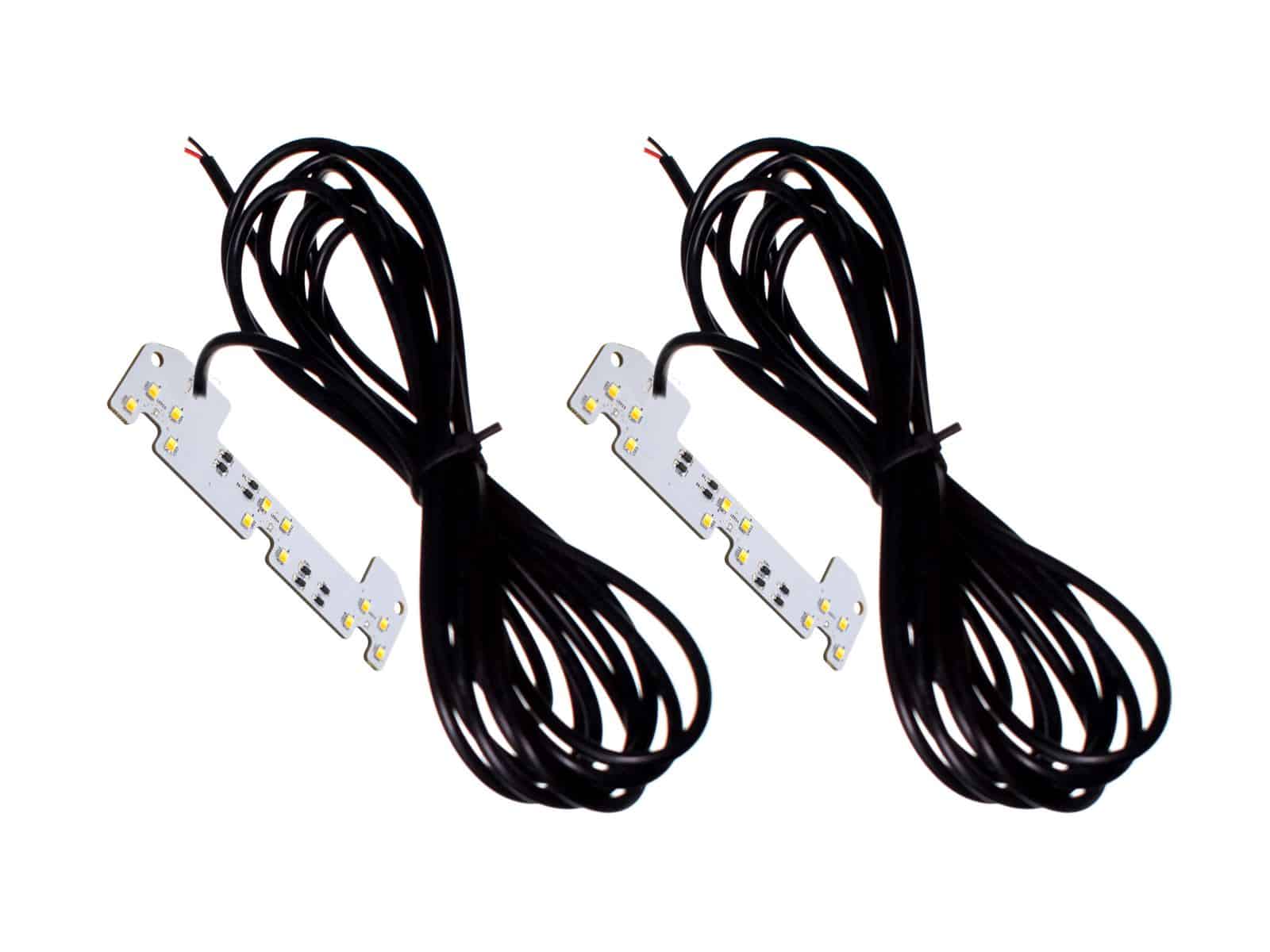

Tofarget versjon

Det er 3 meter kabel på hvert kort. Det er én minus og to pluss-ledninger. Du skal aldri ha begge farger på samtidig, så det er nødvendig å bruke en vippebryter for å bytte mellom fargene.

• Minus/jord – Brun kabel

• Pluss for hvitt posisjonslys – Hvit kabel

• Pluss for gult posisjonslys – Grønn kabel

---

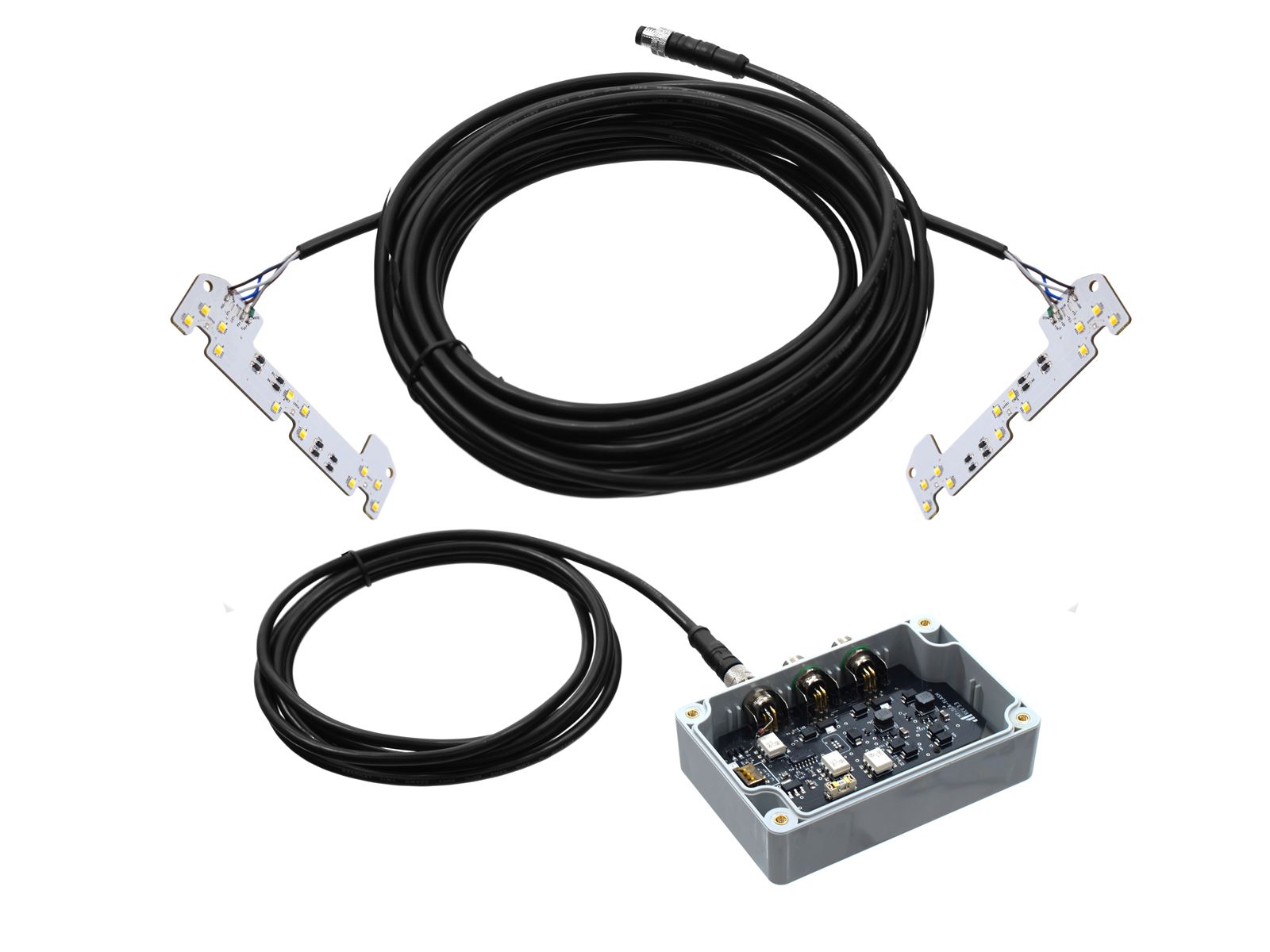

Tofarget + strobe

Standard strobefarge er gul, men den kan tilpasses til f.eks. blå eller hvit for spesialkjøretøy.

Det er 6 meter kabel på emitteren med M8-kontakter, som kobles til den medfølgende styringsenheten. Kontrolleren styrer de to fargene, og slår dem automatisk av når strobe-lyset aktiveres.

Kontrolleren har 3 meter kabel og 5 ledninger:

• Grå: Jord (-)

• Hvit: Pluss (+)

• Blå: Gult kjørelys (+)

• Brun: Strobe/varsellys (+)

• Svart: Hilselys / show-effekt (+)

---

Montering

Lampene åpnes enkelt ved å fjerne alle skruene på baksiden av kjøleribben.

Den originale emitteren skal bli værende, men skruene som holder den må fjernes. De medfølgende avstandsstykkene plasseres mellom den originale emitteren og vår emitter, og så skrur du alt sammen.

Ledningene føres deretter gjennom lampen – enten via et hull, eller gjennom en av ventilasjonsåpningene på baksiden.
