Lysdimmer 12-24V med 5-24V styresignal Volvo og Scania

Kontroller som konverterer 5V-signalet fra Scanias innebygde dimmer til 12V eller 24V, avhengig av tilkoblet strømforsyning. Dette betyr at du kan koble til vanlige LED-lys og LED-striper, og fortsatt dimme disse med den innebygde 5V- eller 24V-dimmeren, uten å overbelaste den eller skape feil. Lysdimmer 12-24V med 5-24V styresignal Volvo og Scania er en ideell løsning for pålitelig lysstyring.

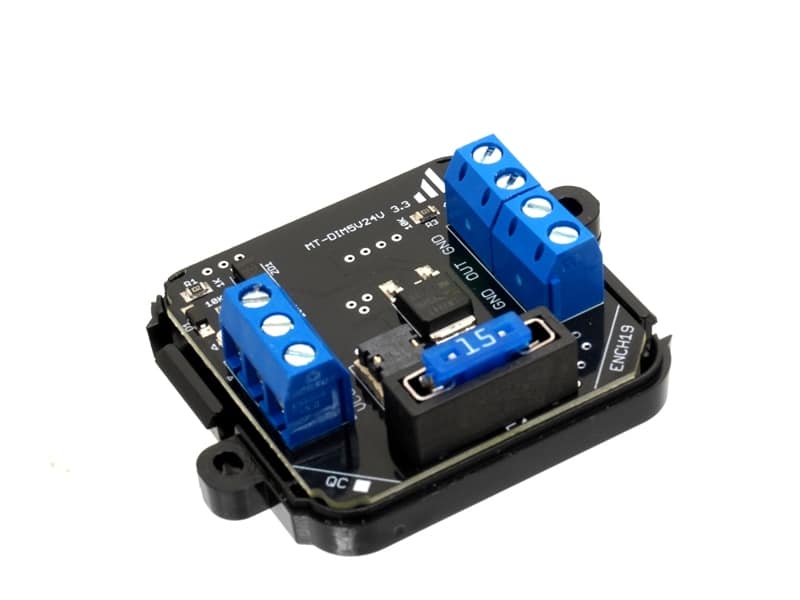

Kontrolleren er enkel å koble til med skruterminaler.

Oppdatert versjon
Den nyeste versjonen har økt maksstrøm fra 5A til 15A, og kan nå brukes for både 5V- og 24V-dimmer-signaler. Det er nå også 2 utgangsterminaler for enklere tilkobling.

Tilkobling:
INPUT

• DIM5V – Plus fra Scania-dimmeren kobles her (5V)

• IN- – Kobles til minus fra lastebilen (12V/24V)

• IN+ – Kobles til jord fra lastebilen

OUTPUT

• OUT+ – Utgang med pluss for lysene (12V/24V)

• OUT- – Utgang med minus for lysene

Det er viktig at du bruker både GND og 24V på kontrolleren når lysene kobles til. Kontrolleren må være så nær dimmeren som mulig.
